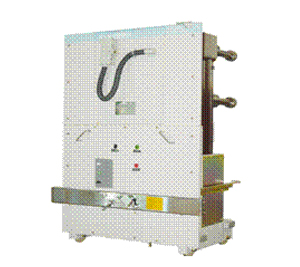

ZN82-40.5/M永磁式户内高压真空断路器是我公司生产的新一代真空断路器。该断路器具有结构精巧、开断短路电流能力大、绝缘强度高、截流值小、触头烧损小、接触电阻小、密封性能好、可靠性高、寿命长等特点,适用于发电厂、变电所等配电系统的控制或保护，尤其适用于开断重要负荷及频繁操作的场所。

本断路器配置具有领先水平的双稳态永磁操动机构已获国家专利，专利号为ZL 02 2 20789.9，可以交、直流电动操作，也可手动操作。

■　使用环境条件

1、海拔高度:不超过1000m;
2、环境温度:最高+40℃,最低-35℃;
3、相对湿度:日平均不大于95%,月平均不大于90%;
4、地震烈度:低于8度;
5、安装在无火灾、爆炸危险，无化学腐蚀性气体及剧烈振动的场所。

序号

项目名称

单位

参数

1

额定电压

kV

40.5

2

额定电流

A

1250、1600、2000、2500

3

额定频率

Hz

50

4

额定短路开断电流

kA

25、31.5

5

额定短路关合电流（峰值）

kA

63、80

6

额定短时耐受电流（4s）

kA

25、31.5

7

额定峰值耐受电流

kA

63、80

8

绝缘水平

1min工频耐压（对地/断口）

kV

95/118

雷电冲击耐压(峰值)（对地/断口）

185/215

9

额定短路电流开断次数

次

30

10

机械寿命

次

100000
