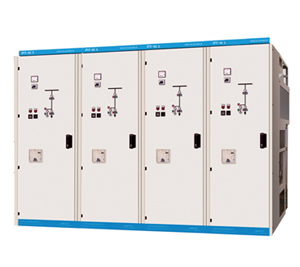

ZFC-40.5智能型气体绝缘金属封闭开关设备（简称C-GIS），是本公司在吸收国外先进技术基础上，自行研制开发的新一代产品。用于输配电系统以接受及分配电能，并对电力系统在正常运行和故障情况下实行控制、测量、监测；产品在可靠性、小型化、经济性等方面综合比较具有显著的优越性，因而受到众多用户的青睐。该产品适用于40.5kV、额定频率为50Hz的三相电力系统。
■ 使用环境条件 1、环境温度：最高40℃，24小时日平均气温不超过35℃，最低-35℃。 |
|
■ 技术参数
|
项目 |
单位 |
参数 |
|
|
额定电压 |
kV |
40.5 |
|
|
额定电流 |
A |
630、1250、1600、2000、2500 |
|
|
额定频率 |
Hz |
50 |
|
|
额定短时工频耐受电压 |
相间、相对地/断口 |
kV |
95/118 |
|
额定雷电冲击耐受电压 |
相间、相对地/断口 |
kV |
185/215 |
|
额定短路开断电流 |
kA |
25、31.5 |
|
|
额定短路关合电流 |
kA |
63、80 |
|
|
额定短时耐受电流 |
kA |
25、31.5 |
|
|
额定短时耐受时间 |
s |
4 |
|
|
额定峰值耐受电流 |
kA |
63、80 |
|
|
外壳防护等级 |
|
充气壳体IP67,低压柜体IP4X |
|
|
额定操作顺序 |
|
分-0.3s-合分-180s-合分 |
|
|
绝缘气体 |
|
SF6 |
|
|
额定工作压力 |
Mpa |
0.04（20℃时表压） |
|
|
操作电压 |
V |
AC、DC 110 220 |
|
■ 技术关键点
● 模块化设计，将相同的高压元件组成若干标准模块，通过模块组合可以满足各种主接线的要求，并可根据要求进行扩展，不会涉及SF6气体的任何操作。同时，相同规格的零部件具有互换性，维修方便。
● 三相高压元件封闭于SF6气室内，额定充气压力0.04Mpa（20℃时表压），气箱用不锈钢焊接而成，年漏气率小于0.5%,可保持30年不补气。
● 采用三工位隔离开关，实现分、合、接地三种功能，利用位置指示器（传感式机械指示器）检测其动触头的位置，簧片触头也能检测到每相到达接地位置的情况，简化了结构，减少运动零部件的数量，使结构紧凑。
● 电缆引出来用T形电缆插头或一字电缆插头连接，如图1。
● 智能型二次系统，控制和保护单元执行所有开关操作，并可显示所有设备的运行状态和测定值，同时提供必要的信息和提示，实现全程的监控。
■ 外形结构图
注：额定电流2000A以上柜宽为800mm。

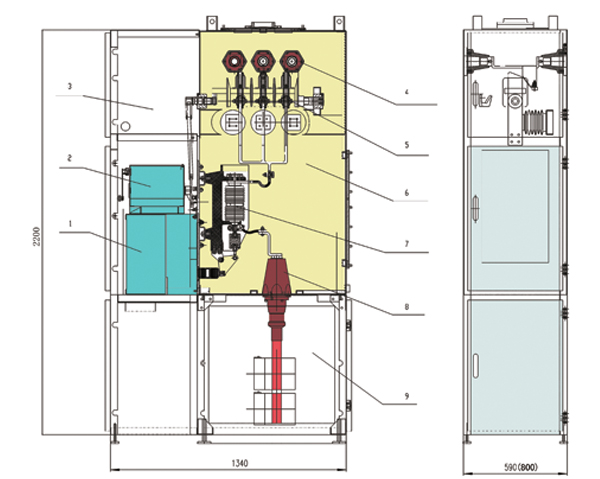

ZFC-40.5充气柜外形结构尺寸图
1、断路器操作机构； 2、三工位开关操作机构； 3、仪表室； 4、母线； 5、三工位开关；
6、气箱； 7、断路器本体； 8、电缆终端；9、电缆室。
