KYN口-40.5双路母线开关柜

区域	江苏省南通市
留言	暂无
浏览	347
过期	长期有效
更新	2014-08-03 18:23

详细信息

■ 概述

KYN口-40.5铠装式金属封闭开关设备是本公司研制开发的一种小型化铠装金属封闭开关设备（简称开关柜）。该产品适用于三相交流50Hz电力系统，用于接受和分配电能，并对电路实行控制、保护及检测。该开关柜有铠装柜和双母线柜两种结构形式，可配置SF6断路器、VD4-40.5断路器、ZN72-40.5全绝缘真空断路器，二次回路配置先进可靠的控制保护单元。产品内部采用APG环氧浇铸与可靠的固体全绝缘母线工艺进行全绝缘设计，具有良好的电场分布措施，是技术先进、性能稳定、结构合理、使用方便、安全可靠的小型化开关设备。

根据国网、省网要求及用户使用反馈信息，改进的新型铠装型产品（1400mm柜宽）。较之原结构产品，在结构工艺、绝缘性能、防护措施方面有了较大改进，在不使用绝缘隔板材料的条件下，空气绝缘距离能够满足电力系统的要求，解决了40.5kV铠装式金属封闭开关设备长期运行后绝缘性能下降的问题。该产品已通过了内部燃弧试验，内部燃弧等级达到AFLR 31.5kA，0.5S，符合国网技术要求，适用于220kV及以上等级变电所和运行环境较差的变电所。

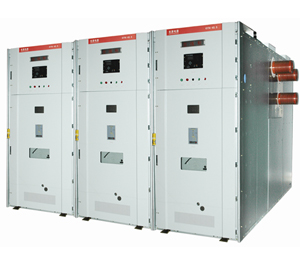

KYN口-40.5铠装移开式金属封闭开关设备

■ 使用条件

1）环境温度：上限+40℃，下限-35℃（允许在-45℃时储运）；
2）海拔高度：不超过1000m（高原型3000m）；
3）相对湿度：日平均值不大于65%，月平均值不大于60%(凡超过场所，需增加除湿设备）；
4）地震烈度不超过8级；
5）安装在无火灾、无爆炸危险、无严重污秽、无化学腐蚀气体及剧烈震动的场所。

■ 技术参数

序号	名称		单位	参数
1	额定电压		kV	40.5
2	额定频率		Hz	50
3	额定绝缘水平	1min工频耐受电压(对地、相间/断口）	kV	95/118
3	额定绝缘水平	雷电冲击耐受电压(对地、相间/断口）	kV	185/215
4	额定电流		A	630、1250、1600、2000、2500
5	额定短路开断电流		kA	25、31.5
6	额定短路开断电流（峰值）		kA	63、80
7	额定短路关合电流		kA	25、31.5
8	额定峰值耐受电流		kA	63、80
9	辅助控制回路额定电压		V	AC或DC 110/220
10	防护等级			IP4X（断路器门打开或隔室内为IP2X）

■ 技术关键点

● 柜体结构进行优化，确保带电体相间及对地空气净距达300以上，相间不再加装绝缘隔板，完全依靠空气绝缘，减少了恶劣天气下由于绝缘隔板表面凝露而引起的绝缘下降的问题。
● 采用大相间距的断路器及接地开关，相间距达到360mm。
● 当断路器相距为300mm时，开关柜采用斜向式触头盒，确保空气净距达300以上。
● 开关设备视察窗采用防爆双层屏蔽钢化玻璃，提高了开关柜的防爆等级。
● 互感器安装采用抽出式结构，便于安装和运行维护。
● 母线采用硫化工艺，进一步增强绝缘性能。
● 通过了内部燃弧试验，内部燃弧等级达到AFLR 31.5kA，0.5S，具有抗电弧故障的能力。
● 可以配用弧光保护装置，进一步增强开关柜安全运行。

■ 外形结构图

2011-12-26-034347

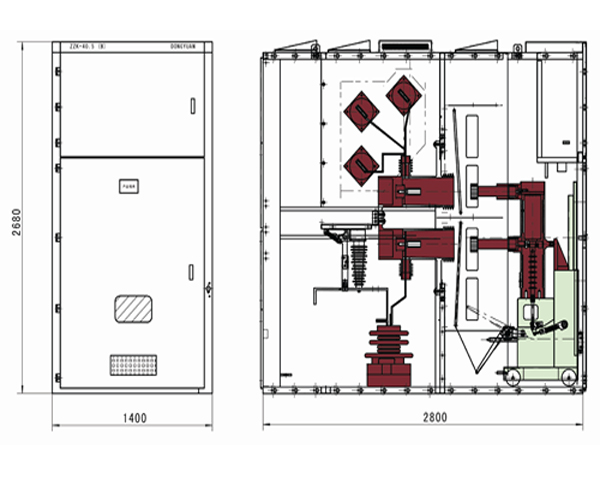

KYN口-40.5 开关柜外形尺寸图

2011-12-26-034437

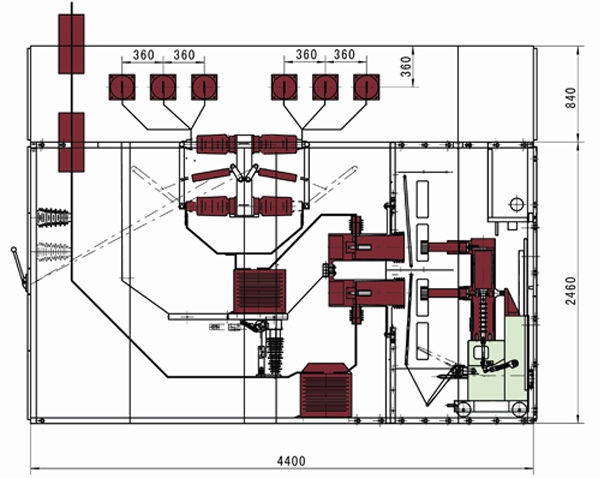

KYN口-40.5双路母线开关柜外形尺寸图
